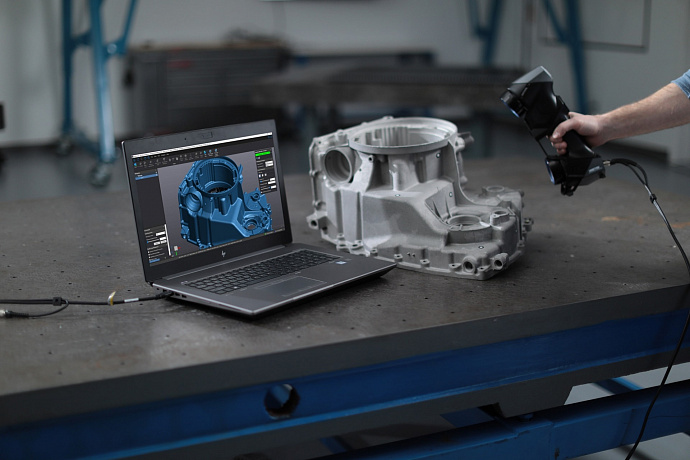

3D-сканирование представляет собой оптический захват физического объекта с целью создания его точной цифровой модели. Таким образом, оно используется как часть процесса реверс-инжиниринга, но также может функционировать самостоятельно в качестве отдельной технологии. Объектом съемки может быть любой предмет, человек или даже окружающая среда.
3D-сканирование может быть выполнено контактным и бесконтактным методами. Как правило, когда мы говорим о 3D-сканировании, подразумеваются бесконтактные методы. При измерении информация содержится в наборе точек данных (облаке точек) в трехосевой системе координат, который далее преобразуется в триангуляционную сетку.
Триангуляционная сетка – это способ создания трехмерного цифрового образа объекта через представление его поверхности в качестве множества небольших треугольников. Такая технология полезна для различных применений, включая реверс-инжиниринг, контроль и обеспечение качества, размерный анализ и геодезию. В частности, детали могут быть отсканированы и смоделированы в цифровом виде для изменения прототипов ручной работы, воссоздания устаревших деталей, разработки запасных частей и многого другого.
Преимущества 3D-сканирования:
- Возможность работы с геометрически сложными, хрупкими объектами, оцифровка труднодоступных участков;
- Высокая детализация и точность;
- По сравнению с ручным моделированием, этот метод позволяет в несколько раз быстрее оцифровать объект;
- Создает точные модели реальных объектов для анализа, модернизации, реставрации или последующего производства;
- Мобильность 3D-сканеров, позволяющая совершать выездные сканирования предметов любых размеров.
Для 3D-сканирования мы используем следующие 3D-сканеры:

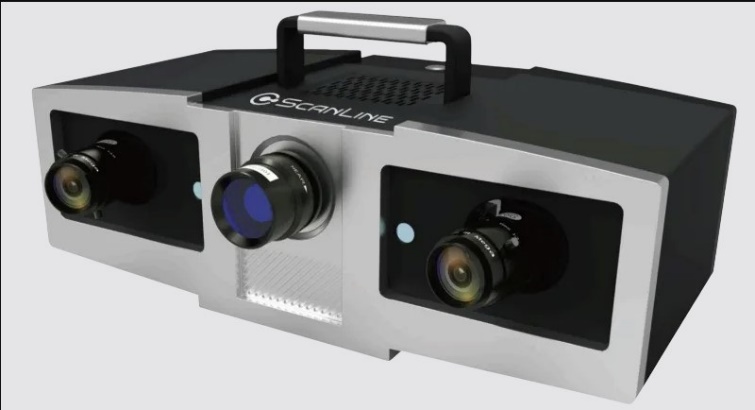

ScanLine StaticScan-5М Plus
Высокоточный 3D-сканер метрологического класса с синим структурированным подсветом, использующий узкополосный источник синего света для снижения шумов.
Сканер оснащен алгоритмом минимизации влияния вибраций окружающей среды, что эффективно обеспечивает высокую точность и качество данных.
В систему интегрирован модуль автоматического выравнивания маркеров «в один клик» и модуль глобального контроля отклонений GREC, что эффективно снижает ошибки выравнивания и позволяет получать качественные данные с высокой точностью.
Функция HDR помогает сканировать высококонтрастные модели, такие как черно-белые объекты, для получения более полных данных.
Технические характеристики:
Технология сканирования – оптический структурированный подсвет;
Источник света – синий свет (светодиод);
Точность сканирования – не более 0,015мм;
Скорость сканирования – менее 1,5с;
Расстояние между точками – не более 0,16мм;
Разрешение камеры – 5Мп*2;
Рабочее расстояние – 560мм

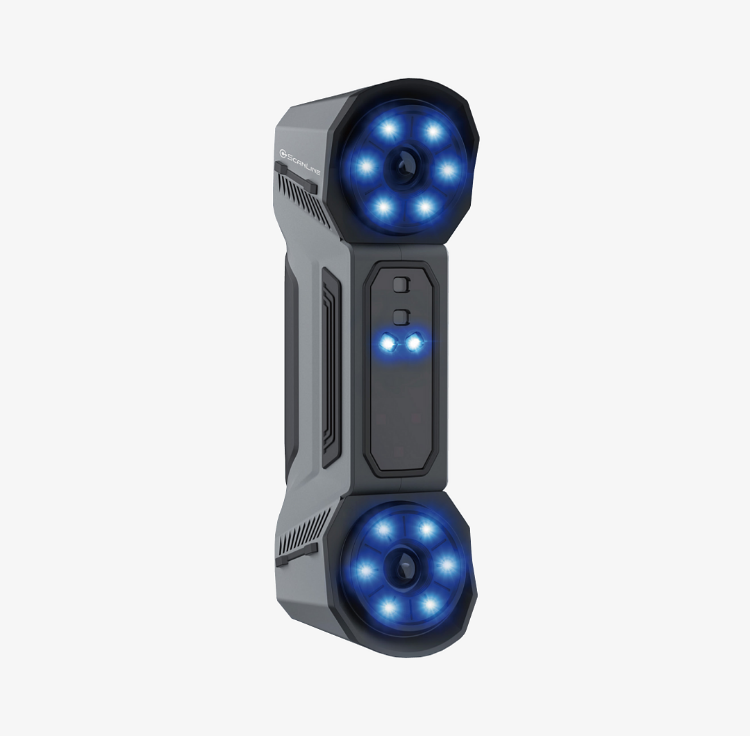

ScanLine EasyScan Combo
Многофункциональный ручной сканер с гибридным источником света: синий лазер и инфракрасный VCSEL (поверхностно-излучающий лазер с вертикальным резонатором).
Сканер работает в четырёх режимах: многострочное сканирование, однолинейное сканирование, сканирование тонкостенных объектов, а также инфракрасное сканирование.
Технические характеристики:
Технология сканирования – оптический гибрид;
Режимы – лазерное сканирование и инфракрасное сканирование;
Источник света – синий лазер + инфракрасный VCSEL;
Точность сканирования – лазерное сканирование: ± (0,014 + 0,025мм/м), инфракрасное сканирование: ± (0,05 + 0,1мм/м);
Скорость сканирования – 2 250 000 точек/с в режиме инфракрасного сканирования и 1 860 000 точек/с в режиме лазерного сканирования;
Расстояние между точками – лазерное сканирование: 0,05 мм - 3мм, инфракрасное сканирование: 0,1мм - 3мм;
Глубина сканирования – лазерное сканирование: 360 мм, инфракрасное сканирование: не более 1240 мм
