От реального объекта — к точной цифровой модели. Восстановление чертежей, контроль качества и подготовка к производству.
Принцип работы

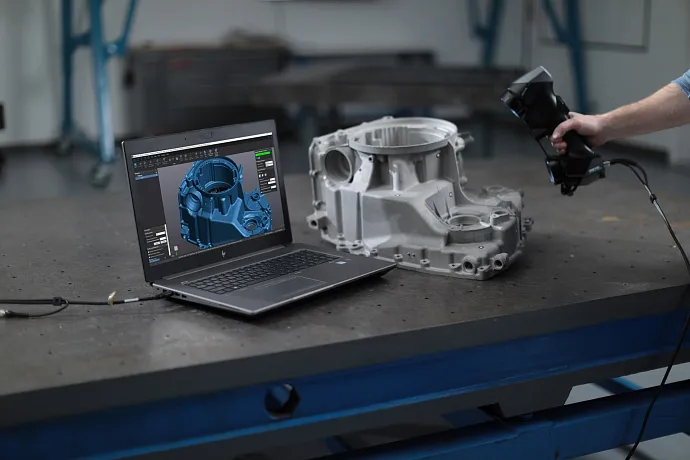

Процесс состоит из двух ключевых этапов. 3D-сканирование — это бесконтактное считывание геометрии физического объекта с помощью лазера или структурированного света. Сканер создает «облако точек» с координатами поверхности, которое преобразуется в полигональную сетку (3D-модель). Обратный инжиниринг — это процесс анализа этой сетки и создания на ее основе параметрической CAD-модели, готовой для модификаций, оптимизации и подготовки к производству (например, для 3D-печати или создания ЧПУ-программ).
Преимущества и сравнение
Ключевые преимущества:
- Высокая точность и детализация — получение цифровой копии объекта с точностью до десятков микрон.
- Скорость оцифровки — процесс сканирования занимает от нескольких минут до нескольких часов, что в разы быстрее ручных обмеров.
- Решение нестандартных задач — восстановление утраченной документации, оцифровка объектов сложной органической формы.
- Контроль качества — сравнение скана с исходной CAD-моделью для выявления отклонений (анализ CAD).
- Цифровой архив — создание библиотеки 3D-моделей существующих деталей и оснастки.
Сравнительная таблица 3D-сканирования с ручными методами:
| Критерий | 3D-сканирование + обратный инжиниринг | Традиционные обмеры (рулетка, штангенциркуль) |
|---|---|---|
| Скорость получения данных | Высокая | Низкая |
| Полнота данных | Полная геометрия | Выборочные замеры |
| Точность сложных поверхностей | Высокая | Низкая / невозможна |
| Воспроизводимость | Высокая | Зависит от оператора |
| Работа с мягкими/хрупкими объектами | Бесконтактный метод | Риск повреждения |
| Стоимость процесса | Средняя | Низкая |
Оборудование для сканирования
Мы используем профессиональное оборудование и ПО, что гарантирует результат промышленного качества для задач любой сложности.
| Тип сканера | Ключевые возможности | Области применения |
|---|---|---|
| Ручные лазерные сканеры | Высокая мобильность, работа с крупными объектами, высокая точность. | Оцифровка деталей в сборе, крупногабаритной оснастки, архитектурных элементов. |
| Сканеры на структурированном свете | Сверхвысокая точность и детализация, высокая скорость. | Контроль качества литья, оцифровка мелких и сложных деталей, ювелирных изделий. |
| Специализированное ПО | Обработка облаков точек, построение полигональных сеток, создание параметрических CAD-моделей. | Полный цикл обратного инжиниринга — от скана до чертежа и управляющей программы для ЧПУ. |
Применения
- Автомобилестроение
- Авиастроение
- Машиностроение и заводское оборудование
- Литейное производство
- Наследие и дизайн
- Медицина
- Ремонт и сервис
Мифы и реальность
Миф: «3D-сканирование — это дорого и долго, проще обмерить вручную»
-
Реальность: «Для простых деталей с небольшим количеством типовых элементов традиционные обмеры действительно могут быть оправданы. Однако при работе с объектами сложной геометрии обеспечение требуемой точности ручными методами требует сопоставимых или даже бо́льших затрат, а продолжительность измерений возрастает в разы. Технология 3D-сканирования позволяет получить полную цифровую копию изделия за несколько часов, тогда как ручные обмеры могут занимать дни»
Миф: «Отсканированную модель нельзя изменить или адаптировать»
-
Реальность: «Полученная в результате сканирования полигональная сетка служит лишь исходными данными. Задача обратного инжиниринга заключается именно в преобразовании этой «сырой» геометрии в параметрическую CAD-модель, полностью пригодную для редактирования. На её основе можно оперативно изменять размеры, добавлять конструктивные элементы, проводить оптимизацию или адаптировать изделие под иной технологический процесс»
Миф: «Точности 3D-сканирования недостаточно для инженерных задач»
-
Реальность: «Современные промышленные сканеры обеспечивают погрешность измерений до 0,01 мм. Такой уровень точности соответствует требованиям подавляющего большинства инженерных приложений, включая контроль геометрических параметров, создание пресс-форм и изготовление ответственных деталей»
Миф: «Это слишком сложно, и мы не знаем, с чего начать»
-
Реальность: «Компания принимает на себя все этапы реализации проекта: от выбора оптимального метода сканирования с учётом особенностей объекта до передачи заказчику готовой CAD-модели и конструкторской документации. Для начала работы достаточно сформулировать задачу и предоставить образец или его изображение»
Наше оснащение и экспертиза
Наш технологический центр оснащен современным оборудованием для 3D-сканирования и парком мощных рабочих станций для обработки данных и обратного инжиниринга. Наши инженеры имеют опыт оцифровки объектов от миниатюрных деталей до крупногабаритных промышленных узлов.
Для 3D-сканирования мы используем следующие 3D-сканеры

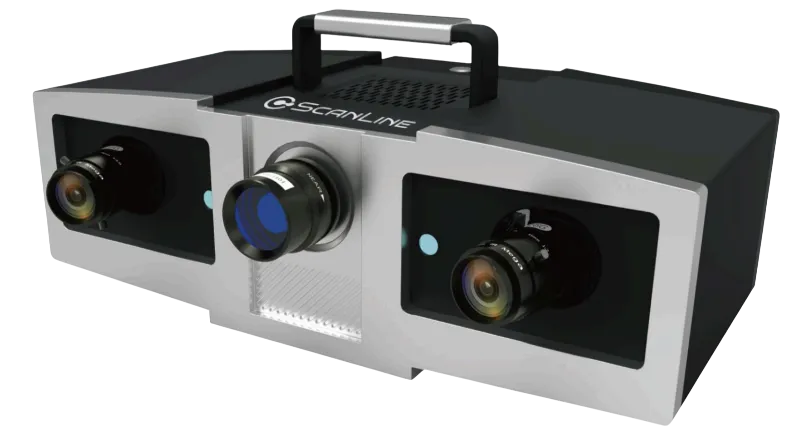

ScanLine StaticScan-5М Plus — высокоточный 3D-сканер метрологического класса с синим структурированным подсветом, использующий узкополосный источник синего света для снижения шумов.
Сканер оснащен алгоритмом минимизации влияния вибраций окружающей среды, что эффективно обеспечивает высокую точность и качество данных.
В систему интегрирован модуль автоматического выравнивания маркеров «в один клик» и модуль глобального контроля отклонений GREC, что эффективно снижает ошибки выравнивания и позволяет получать качественные данные с высокой точностью. Функция HDR помогает сканировать высококонтрастные модели, такие как черно-белые объекты, для получения более полных данных.
Технические характеристики:
- Технология сканирования – оптический структурированный подсвет;
- Источник света – синий свет (светодиод);
- Точность сканирования – не более 0,015 мм;
- Скорость сканирования – менее 1,5 с;
- Расстояние между точками – не более 0,16 мм;
- Разрешение камеры – 5 Мп*2;
- Рабочее расстояние – 560 мм.

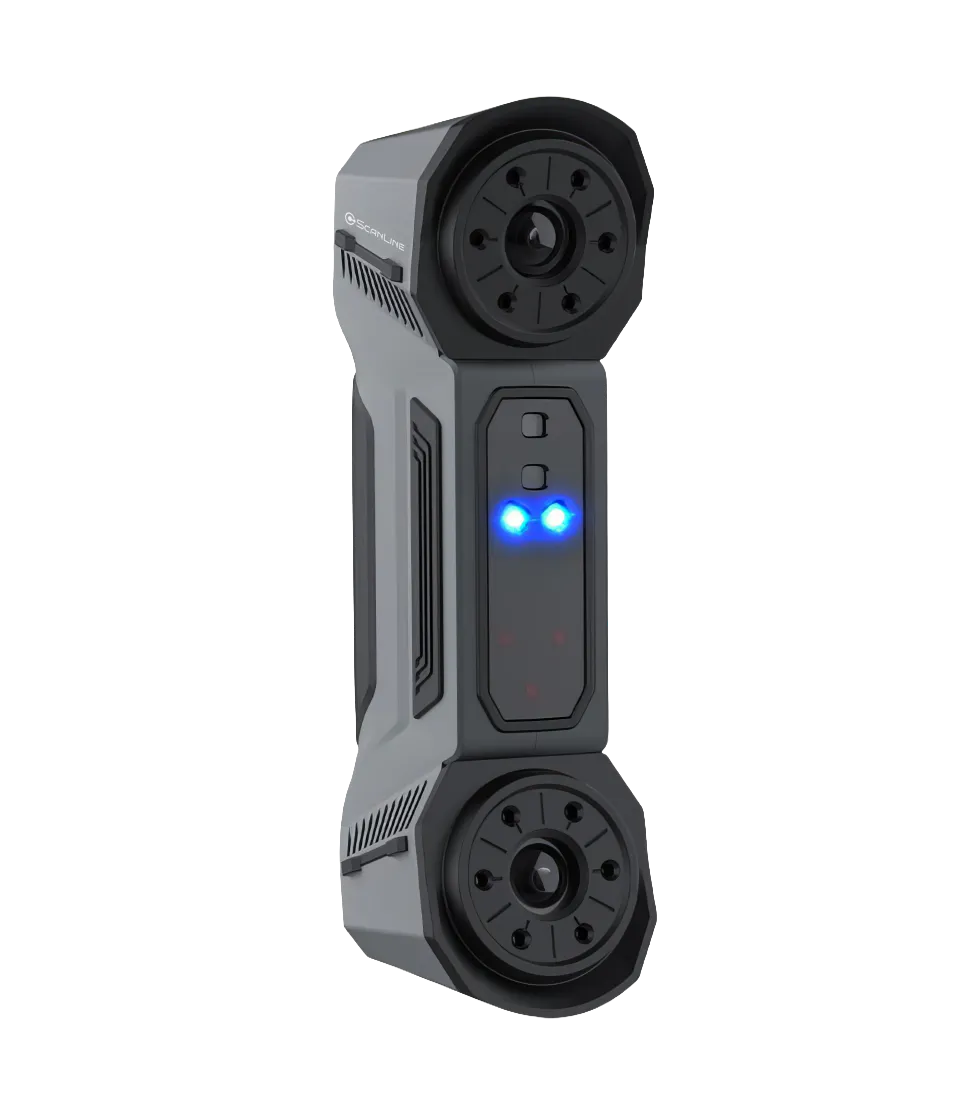

.webp "ScanLine EasyScan Combo")
Технические характеристики:
- Технология сканирования – оптический гибрид;
- Режимы – лазерное сканирование и инфракрасное сканирование;
- Источник света – синий лазер + инфракрасный VCSEL;
- Точность сканирования – лазерное сканирование: ± (0,014 + 0,025 мм/м), инфракрасное сканирование: ± (0,05 + 0,1 мм/м);
- Скорость сканирования – 2 250 000 точек/с в режиме инфракрасного сканирования и 1 860 000 точек/с в режиме лазерного сканирования;
- Расстояние между точками – лазерное сканирование: 0,05 мм - 3 мм, инфракрасное сканирование: 0,1 мм - 3 мм;
- Глубина сканирования – лазерное сканирование: 360 мм.
Полный цикл работ:
- Подготовка объекта — подбор и нанесение матирующего покрытия для блестящих поверхностей.
- 3D-сканирование — оцифровка с использованием меток для совмещения сканов.
- Обработка данных — совмещение сканов, удаление шумов, создание полигональной модели.
- Обратный инжиниринг — создание параметрической поверхности или твердотельной CAD-модели.
- Контроль качества — верификация готовой модели по исходному скану.
