Автоматизированная термическая обработка сложнопрофильных поверхностей с точностью позиционирования ±0,05 мм и минимальными деформациями.
Принцип работы

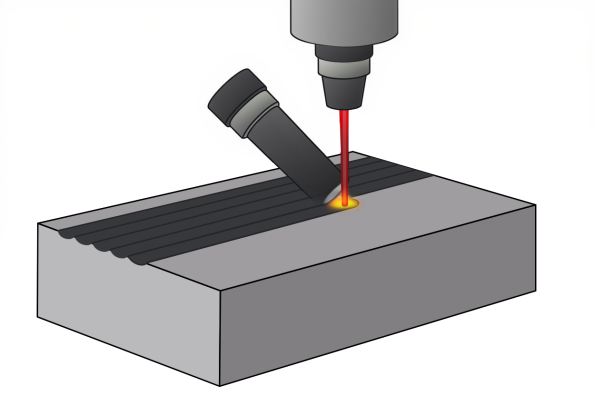

Лазерное упрочнение представляет собой высокоточный процесс поверхностной термической обработки сфокусированным лазерным излучением. Лазерный луч локально нагревает металл до температур аустенизации (900–1400 °C) без оплавления поверхности. Многоосевая система позиционирования обеспечивает программное сканирование сложных трёхмерных поверхностей. Быстрый отвод тепла в холодную массу детали вызывает самозакалку с формированием мелкодисперсной мартенситной структуры высокой твёрдости.
Преимущества технологии
Ключевые преимущества:
- Высокая точность обработки — позиционирование луча с погрешностью ±0,05 мм позволяет упрочнять сложные поверхности, включая внутренние полости и резьбовые участки.
- Минимальные деформации — локальный характер нагрева исключает коробление даже крупногабаритных изделий массой до 4000 кг.
- Автоматизация процесса — программируемая многоосевая система гарантирует воспроизводимость результатов при серийном производстве.
- Гибкость применения — модульная конструкция установки адаптируется для обработки деталей длиной до 10 м.
- Экологичность — процесс не требует закалочных сред и химических реагентов.
Сравнительная таблица методов упрочнения:
| Критерий | Лазерное упрочнение (FL-CPM) | Объемная закалка | Химико-термическая обработка |
|---|---|---|---|
| Точность позиционирования | ±0,05 мм | ±1-2 мм | ±0,5-1 мм |
| Деформации детали | Минимальные | Значительные | Средние |
| Автоматизация | Полная | Частичная | Ручная |
| Гибкость переналадки | Программная | Сложная | Очень сложная |
| Экологичность | Высокая | Низкая | Очень низкая |
Технические возможности комплексов FL-CPM
Автоматизированные комплексы FL-CPM обеспечивают беспрецедентную точность и производительность при упрочнении сложных поверхностей.
| Параметр | Ручные системы | Автоматизированный FL-CPM |
|---|---|---|
| Точность позиционирования | ±0,5 мм | ±0,05 мм |
| Количество осей | 2-3 ручные | 4-6 программируемых |
| Производительность | до 0,2 м²/ч | до 2,5 м²/ч |
| Максимальная длина обработки | 0,5 м | до 10,25 м |
| Повторяемость | Зависит от оператора | 100% |
| Сложность поверхностей | Простые | Произвольная геометрия |
Обрабатываемые материалы и результаты
Комплексы FL-CPM обеспечивают максимальную эффективность упрочнения для широкого спектра материалов.
| Материал | Твердость до | Твердость после | Глубина слоя |
|---|---|---|---|
| Углеродистые стали | 15-25 HRC | 55-62 HRC | 0,8-1,5 мм |
| Легированные стали | 25-35 HRC | 58-65 HRC | 0,5-1,2 мм |
| Инструментальные стали | 35-45 HRC | 62-66 HRC | 0,3-0,8 мм |
| Чугуны | 160-220 HB | 500-650 HB | 0,5-1,0 мм |
Применения
- Автомобилестроение — упрочнение коленчатых и распределительных валов со сложным профилем кулачков.
- Авиастроение — обработка лопаток турбин с сохранением аэродинамического профиля.
- Нефтегазовая отрасль — упрочнение бурового инструмента длиной до 10 м.
- Металлургия — поверхностная обработка прокатных валков диаметром до 2 м.
Мифы и реальность
Миф: «Автоматизированные комплексы лазерного упрочнения имеют высокую стоимость»
-
Реальность: «Оборудование FL-CPM окупается за 12–18 месяцев благодаря увеличению ресурса обработанных деталей в 3–8 раз и возможности упрочнения сложных поверхностей без последующей механической доработки»
Миф: «Технология неприменима для крупногабаритных деталей»
-
Реальность: «Модульная конструкция FL-CPM позволяет обрабатывать изделия длиной до 10,25 м и массой до 4000 кг»
Миф: «Программирование процесса требует высокой квалификации и сложно в освоении»
-
Реальность: «Поставка включает готовые технологические решения и обучение специалистов заказчика»
Наше оснащение и экспертиза
Мы реализуем проекты под ключ на автоматизированных комплексах FL-CPM российской разработки.
Автоматизированные комплексы:
- FL-CPM — многоосевые системы с волоконными лазерами мощностью до 10 кВт.
- Рабочий ход по оси X до 10 м.
- Точность позиционирования ±0,05 мм.
- Специализированные оптические головки для обработки трёхмерных поверхностей.
Сервис и поддержка:
- Разработка технологических программ упрочнения под конкретную номенклатуру деталей.
- Полный цикл пусконаладочных работ.
- Обучение операторов и технологов заказчика.
