Труба, которая слушает мотор

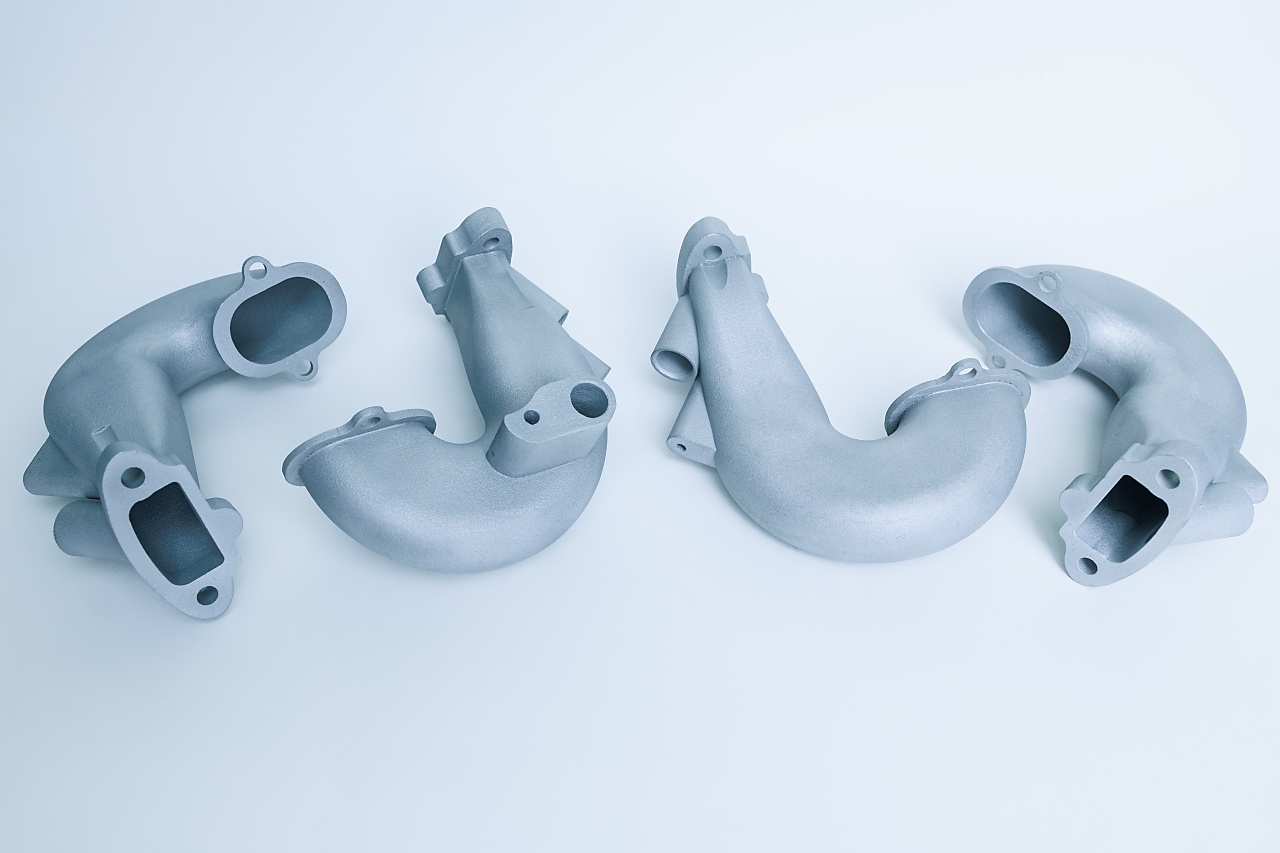

Четыре алюминиевых раструба, каждый изогнут в свою сторону. На профессиональном жаргоне это раннер, он же впускной патрубок: труба, что ведёт от ресивера впускного коллектора к одному из цилиндров. Проще говоря, дорога, по которой топливно-воздушная смесь добирается до нужного цилиндра.
Заказ пришёл от конструкторского бюро автомобилестроения на модернизацию двигателя внутреннего сгорания для спортивного автомобиля. Материал — алюминиевый сплав RS-300 (AlSi10Mg), лёгкий и привычный для впускных трактов.
После дроссельной заслонки воздух попадает в ресивер, буферную камеру, где поток немного успокаивается, а дальше расходится по раннерам, по одному на цилиндр. Пока клапан открыт, воздух устремляется внутрь. Клапан закрылся, и волна давления по инерции откатывается обратно к ресиверу. Если длина и диаметр раннера подобраны верно, отражённая волна догоняет следующий такт впуска и подталкивает смесь в приоткрытый клапан. Это резонансный наддув: цилиндр заполняется чуть плотнее, а мотор прибавляет мощность на определённых оборотах.
Для конструкторского бюро это означает десятки вариантов геометрии на стенде. Чуть длиннее раннер, чуть шире диаметр, другой радиус изгиба — и характеристика двигателя смещается по оборотам. Литьё или гибка трубы под каждый вариант потребовали бы новой оснастки и заново собранного контура. Аддитивная технология L-PBF/SLM печатает сразу по файлу, без необходимости договариваться с инструментальным производством об оснастке. Мы перестаём переживать насчёт экспериментальной части любого проекта, не рискуя и не тратя много времени на виртуальные испытания и оптимизации, ведь любая ошибка в оснастке потребует много времени и средств на исправление.
Но будем честны, ни одна из аддитивных технологий не может дать сразу же финальное качество по чертежу. Внутренняя поверхность канала после печати требует доводки: шероховатость стенки влияет на характер потока, а для впускного тракта это не мелочь. Без финишной обработки за резонансные эффекты ручаться сложно.
Раннеры уже переданы заказчику. Дальше — стенд и обороты, которые покажут, угадали инженеры волну или нет.
