Конфузор

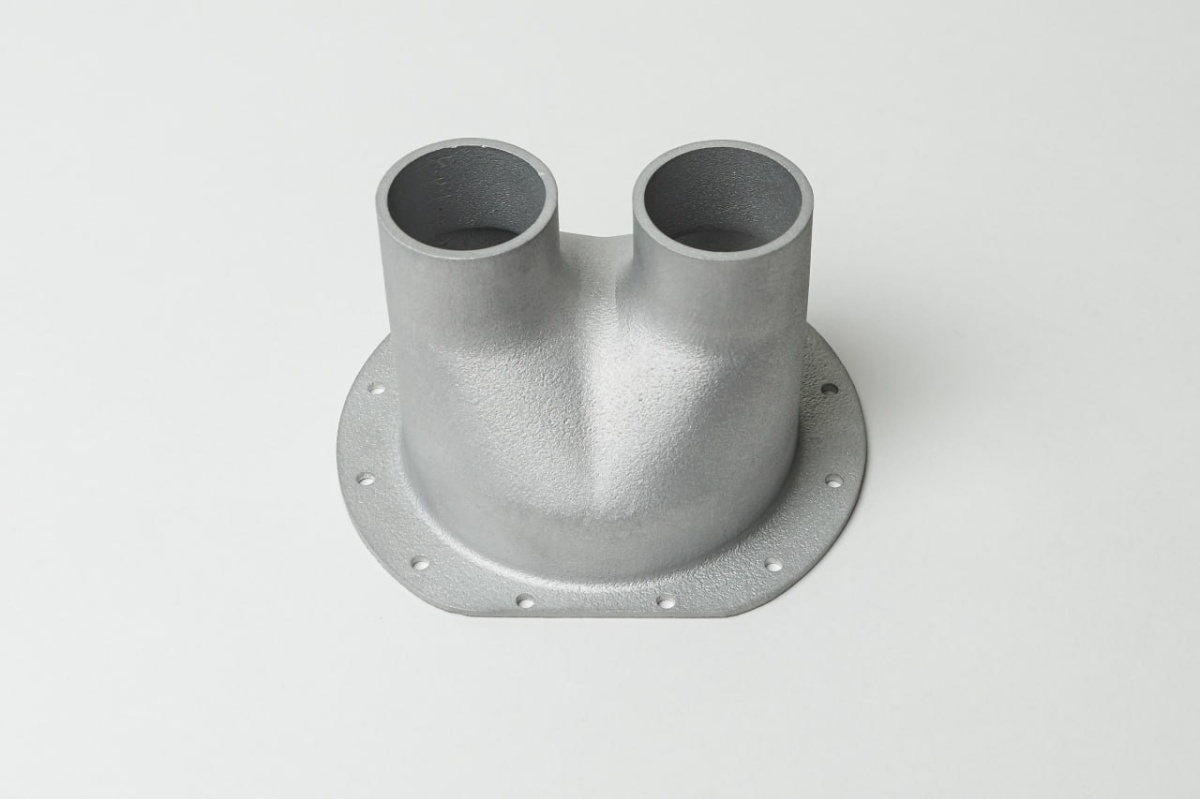

Конфузор — это канал с плавно сужающимся поперечным сечением, задача которого состоит в том, чтобы преобразовать давление текущей среды в скорость. Физика здесь простая: поток входит широко, выходит узко и быстро. Именно это свойство делает конфузоры незаменимыми элементами в системах вентиляции, охлаждения и управления потоками — там, где важно не просто переместить воздух или жидкость, но сделать это с заданными скоростными и аэродинамическими характеристиками. В крупных радиоэлектронных комплексах морского базирования тепловой режим — один из ключевых факторов надёжности: аппаратура работает в условиях высокой влажности, качки, ограниченного пространства, и любое отклонение от расчётного охлаждения критично. Предприятие оборонно-промышленного комплекса, занимающееся разработкой таких систем, обратилось к нам в рамках проекта модернизации системы радиосвязи с задачей изготовить несколько тестовых образцов конфузора методом селективного лазерного сплавления из алюминиевого сплава РС-300 (AlSi10Mg).

Конфузор — деталь с плавными криволинейными внутренними поверхностями, которые формируют гидро- или аэродинамический профиль потока. Получить такую геометрию фрезерованием можно, но с существенными оговорками: либо деталь разбивается на несколько частей с последующей сваркой, либо применяется дорогостоящая многоосевая обработка с ограниченным доступом инструмента к внутренним полостям. Оба варианта означают либо швы в зонах, где они нежелательны с точки зрения прочности и герметичности, либо значительный рост себестоимости единичных и мелкосерийных партий.

Литьё под давлением даёт нужную свободу формы, но требует изготовления оснастки — экономически оправданного решения при серийном производстве, но не при изготовлении нескольких тестовых образцов для испытаний. Сроки разработки пресс-формы и стоимость её изготовления в данном случае превысили бы разумные рамки для опытной партии.

L-PBF-печать из AlSi10Mg позволяет получить деталь целиком, без сварных швов, с внутренними каналами любой кривизны — именно такими, какими они задуманы в конструкторской документации, а не такими, какие допускает инструмент. Российский сплав РС-300 при этом обеспечивает сочетание низкой плотности, достаточной механической прочности и хорошей теплопроводности, что для элементов систем охлаждения принципиально важно.

По результатам эксплуатационных испытаний конфузора в составе модернизированной системы будет приниматься решение о переходе к серийному изготовлению. Это стандартная и правильная логика для ответственных применений: сначала — образцы, испытания, верификация, и только потом — масштабирование. Аддитивное производство в данном случае выступает не как конечное решение, а как инструмент быстрой и точной проверки конструктивной гипотезы.
