Отвод

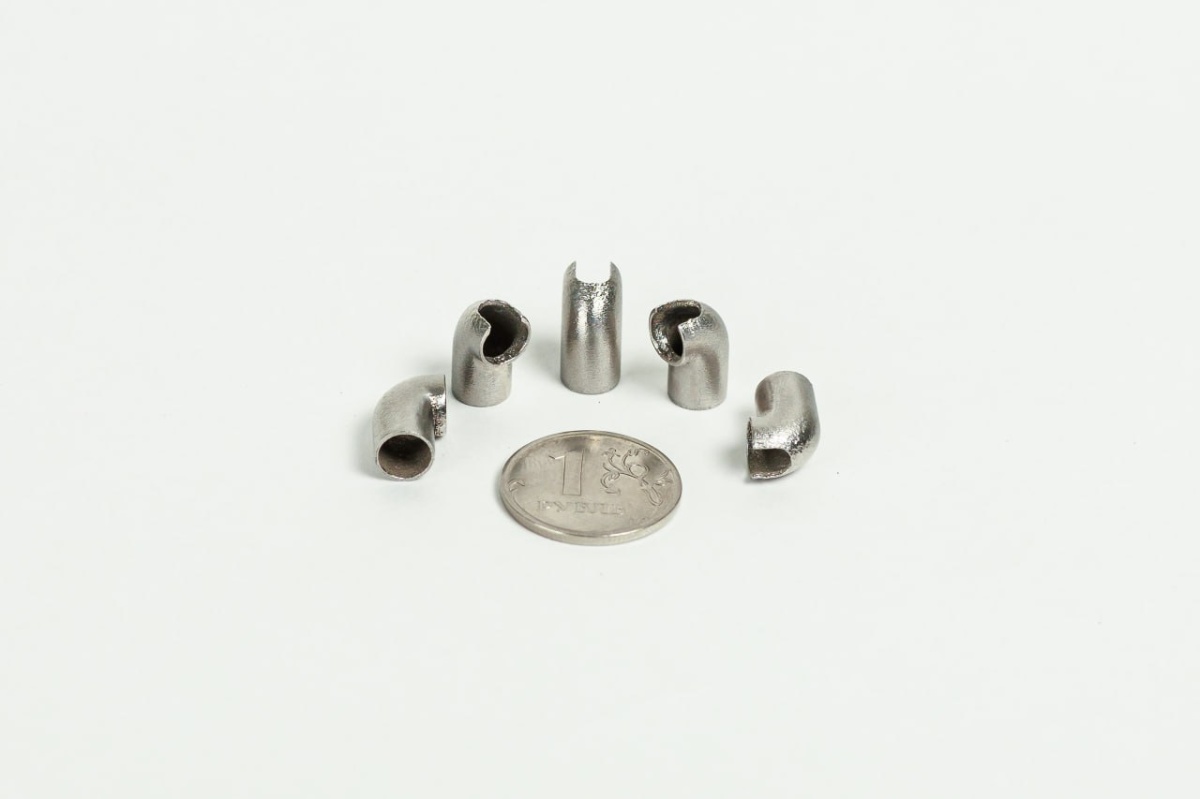

Когда речь заходит о комбинированных электронно-гидравлических системах автоматического регулирования силовых установок, в конструкторских бюро редко позволяют себе лишние эксперименты. Слишком высока цена ошибки: любой элемент здесь должен работать как часы, выдерживая нагрузки, агрессивную среду и жесткие требования по надежности. Поэтому, когда в одном из специализированных КБ машиностроения возникла задача пересмотреть подход к производству казалось бы простого, но критически важного элемента — отвода из нержавеющей стали 316L, — решение созревало далеко не спонтанно.

До определенного момента эти отводы изготавливали традиционным способом. Технологическая цепочка была длинной и требовала высокой квалификации: отдельно создавались заготовки, затем шла механическая обработка, элементы соединялись сваркой, после чего следовал контроль каждого шва. При объеме более двух тысяч изделий в год такой процесс превращался в настоящую логистическую и производственную эпопею. Трудоемкость росла, сроки сдвигались, а необходимость обеспечивать абсолютную герметичность и стабильность геометрии в каждой единице продукции вынуждала держать на линии одновременно несколько высококвалифицированных специалистов.

Проблема была не в том, что традиционный метод переставал работать. Он работал, и вполне исправно. Но в современном машиностроении, особенно когда речь идет о компонентах для систем регулирования силовых установок, одной их работы бывает уже недостаточно. Нужно было сократить время между проектированием и готовым изделием, исключить риски, связанные с человеческим фактором при сварке, и, что не менее важно, сделать процесс воспроизводимым с точностью, которую невозможно обеспечить на стыке нескольких разнородных операций.

Именно в этот момент конструкторское бюро приняло решение, которое на первый взгляд могло показаться рискованным: перевести изготовление отводов на аддитивные технологии. Причем речь шла не о штучных прототипах и не о демонстрационных образцах, а о серийном производстве — более двух тысяч изделий ежегодно. Это требовало не только пересмотра всей технологической цепочки, но и полного переосмысления подхода к нормированию, контролю и сертификации.

Материал нержавеющая сталь 316L был выбран не случайно. В электронно-гидравлических системах автоматического регулирования отводы работают в тесном контакте с рабочей средой, где коррозионная стойкость и стабильность механических свойств являются безусловными приоритетами. Аустенитная структура 316L с низким содержанием углерода обеспечивает отличную свариваемость и устойчивость к межкристаллитной коррозии, что критически важно для длительной эксплуатации. Но при традиционном изготовлении именно эти преимущества материала часто оборачивались сложностями: любое отклонение в режимах сварки или обработки могло привести к изменению структуры в зоне термического влияния. Аддитивный же метод позволил формировать отвод целиком, без единого сварочного шва, сохраняя однородность свойств по всему объему детали.

Переход на аддитивное производство изменил не только технологию. Если раньше конструктору приходилось адаптировать геометрию отвода под возможности фрезы, токарного станка и сварочного поста, то теперь сложность перестала оказывать влияние на проектирование. Напротив, аддитивный метод позволил точно воспроизводить формы, минимизировать гидравлические потери и оптимизировать массу изделия без ущерба для прочности. Причем все это укладывалось в жесткие рамки серийного производства: запустил программу, и через несколько часов получаешь готовую деталь, не требующую ни подгонки, ни многочасовой механообработки.

В результате работ трудоемкость изготовления сократилась в разы. Сроки выполнения заказов перестали зависеть от загрузки смежных участков и наличия специфических сварочных материалов. Объем в 2000 изделий в год, который раньше был серьезной нагрузкой для производства, стал восприниматься хорошо прогнозируемый процесс. Но главное — повысилась предсказуемость качества. Каждый отвод из нержавеющей стали 316L, выходящий из камеры аддитивной установки, имеет идентичную структуру и геометрию, а система автоматического контроля позволяет отслеживать параметры на каждом этапе построения.

Сегодня этот опыт уже не выглядит как эксперимент. Конструкторское бюро машиностроения, сделавшее ставку на аддитивные технологии, получило не просто более эффективный способ изготовления детали, а возможность гибко реагировать на изменения в проектах систем автоматического регулирования. Когда меняются параметры силовой установки или требования к гидравлической части, не нужно перестраивать оснастку, ждать поставок специального проката или переналаживать станки. Достаточно скорректировать цифровую модель, и уже через короткое время обновленный отвод проходит испытания в составе реальной системы.

Данный кейс с переходом от традиционного метода к аддитивному — это на самом деле история о том, как инженерное мышление постепенно отказывается от принципа «как делали всегда» в пользу принципа «так эффективнее и надежнее». И отвод из 316L, на первый взгляд скромная деталь, оказался тем самым звеном, с которого началось переоснащение целого направления. Сегодня на него смотрят уже не как на элемент, который нужно долго и тщательно изготавливать, а как на готовое цифровое решение, которое можно тиражировать с точностью, стабильностью и скоростью, необходимыми в современном машиностроении.
